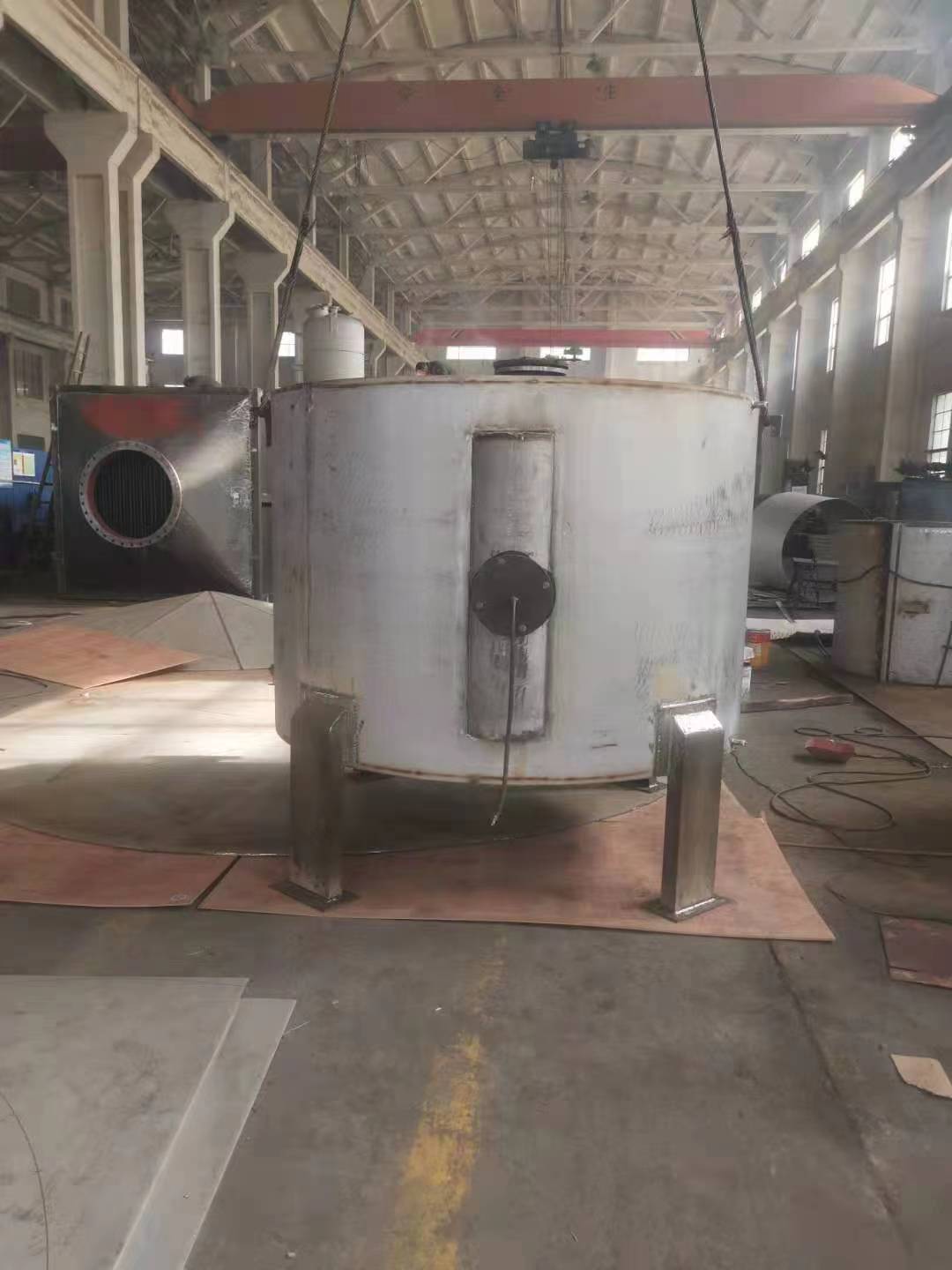

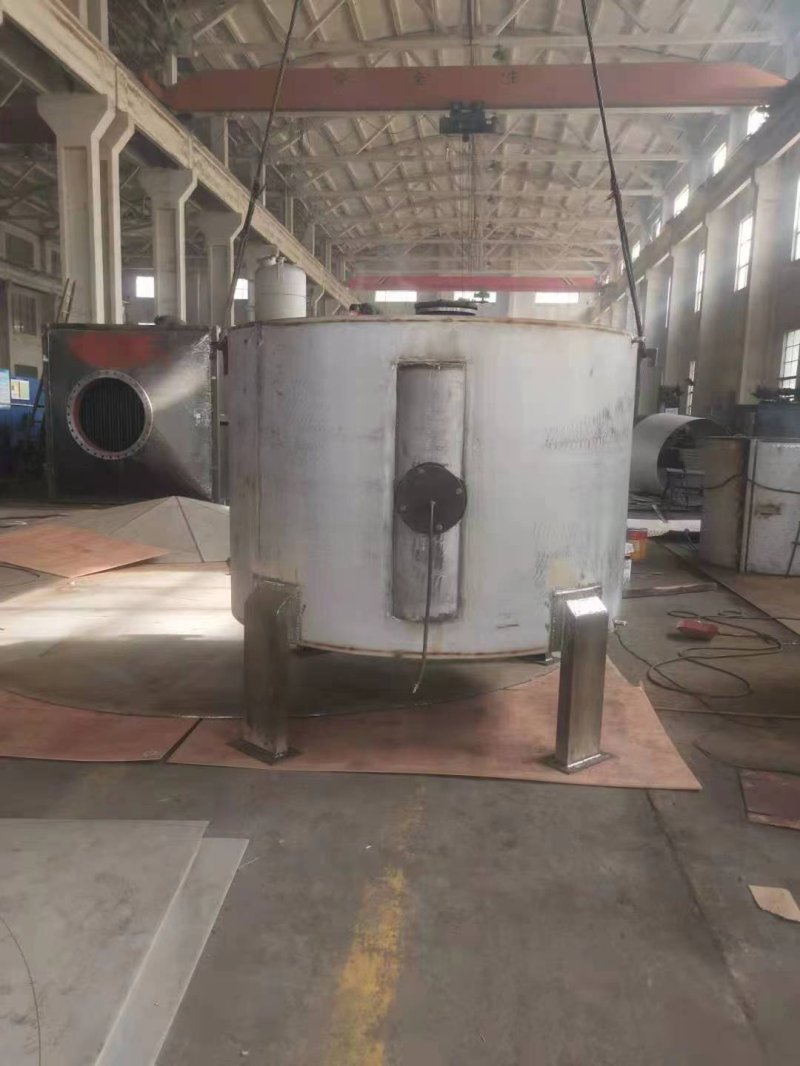

螺旋板換熱器(spiral heat exchanger)，是由兩張平行的金屬板卷制成兩個螺旋形通道，冷熱流體之間通過螺旋板壁進行換熱的換熱器。螺旋板換熱器有可拆的和不可拆的兩種型式。

　　螺旋板式換熱器具有體積小、設備緊湊、傳熱效率高、金屬耗量少的優點，適用干液-液、氣一液、氣一氣對流傳熱，蒸汽冷凝和液體蒸發傳熱，化工、石油、醫藥、機械、電力、環保、節能及需要熱量轉換等工業。

　　螺旋板換熱器分為可拆分螺旋板換熱器和不可拆分螺旋板換熱器。

　　不可拆式螺旋板換熱器的結構比較簡單，螺旋通道的兩端全部焊死。

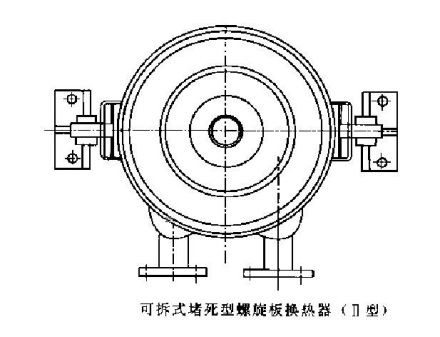

　　可拆式螺旋板換熱器.除螺旋通道兩端的密封結構以外，其他與不可拆式完全相同。為達到機械清洗的目的，可拆式螺旋通道，一端敞開，用平板蓋和墊片密封，以防止流體漏到大氣中或同一通道內的流體短路。為了提高螺旋板的承壓能力，在板與板之間用定距柱支撐。筒體上的流體進出口有法向接管和切向接管兩種。中國普遍使用切向接管,它的流體阻力小,雜質容易被沖出。使用回轉支座比較方便，可使換熱器立放或臥放。

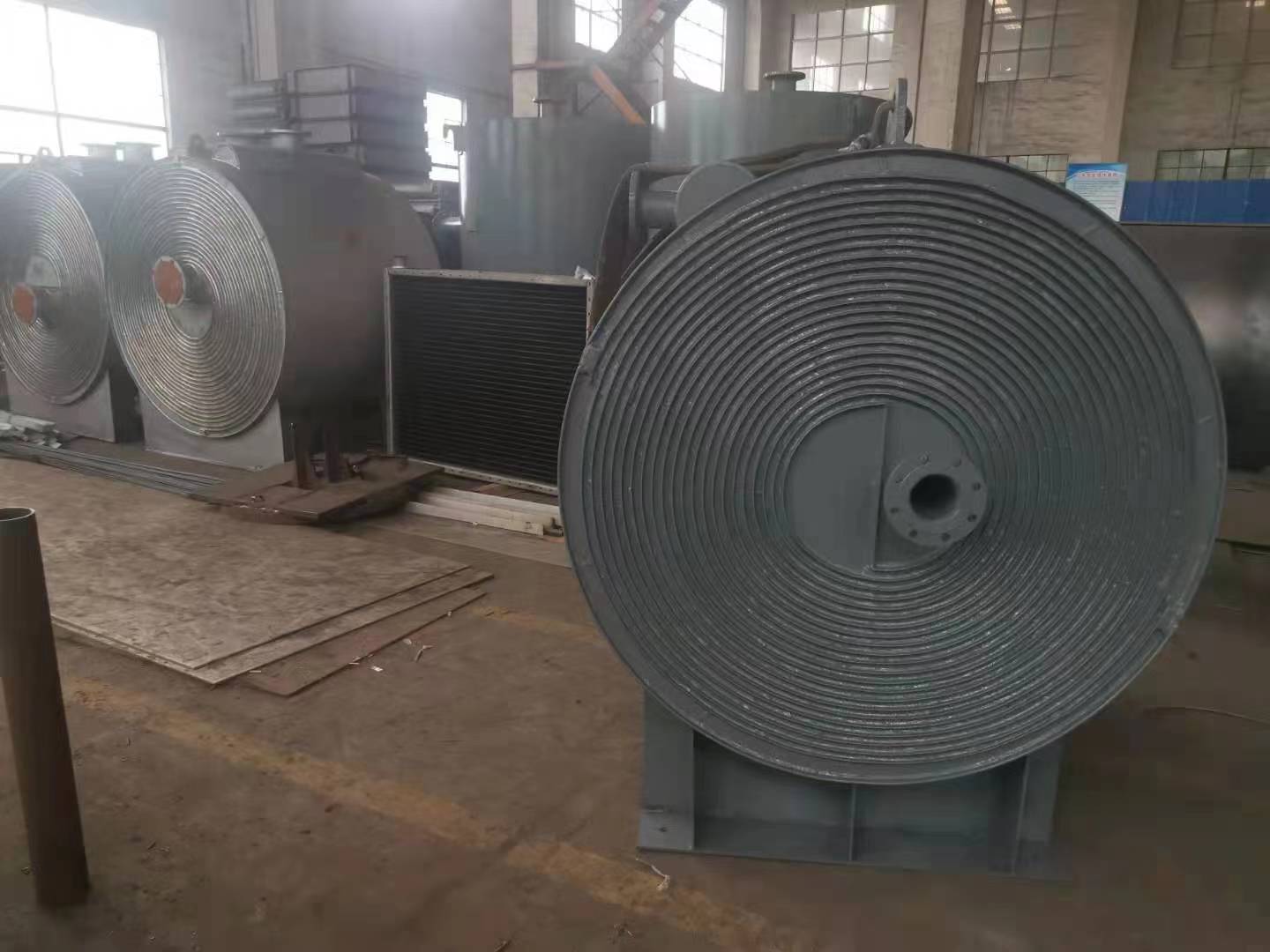

　　換熱的A、B流體分別流過螺旋板的兩側，其中的一種流體沿螺旋通道由外向內，至中心出口流出;而另一種流體則沿螺旋通道由中心進口，由內向外流出。兩種流體呈純逆流方式流動。螺旋板換熱器最大結構尺寸為：板寬1800毫米，外徑1700毫米，傳熱面積250平方米，板與板之間的距離20毫米。允許最高操作壓力可達 2.5兆帕。工作溫度由選用的材料而定，材料大多用碳鋼、不銹鋼、鋁、銅和鈦。
