反應器結構以及工作原理

反應器設備主要有以下類型：
①管式反應器。由長徑比較大的空管或填充管構成，可用于實現氣相反應和液相反應。
②釜式反應器。由長徑比較小的圓筒形容器構成，常裝有機械攪拌或氣流攪拌裝置，可用于液相單相反應過程和液液相、氣液相、氣液固相等多相反應過程。
用于氣液相反應過程的稱為鼓泡攪拌釜（見鼓泡反應器）；用于氣液固相反應過程的稱為攪拌釜式漿態反應器。
③有固體顆粒床層的反應器。氣體或(和)液體通過固定的或運動的固體顆粒床層以實現多相反應過程，包括固定床反應器、流化床反應器、移動床反應器、涓流床反應器等。
④塔式反應器。用于實現氣液相或液液相反應過程的塔式設備，包括填充塔、板式塔、鼓泡塔等。

2024-03-05 10:24:30無錫彬恒石油化工設備有限公司15

反應器設備主要有以下類型：

①管式反應器。由長徑比較大的空管或填充管構成，可用于實現氣相反應和液相反應。

②釜式反應器。由長徑比較小的圓筒形容器構成，常裝有機械攪拌或氣流攪拌裝置，可用于液相單相反應過程和液液相、氣液相、氣液固相等多相反應過程。

用于氣液相反應過程的稱為鼓泡攪拌釜（見鼓泡反應器）；用于氣液固相反應過程的稱為攪拌釜式漿態反應器。

③有固體顆粒床層的反應器。氣體或(和)液體通過固定的或運動的固體顆粒床層以實現多相反應過程，包括固定床反應器、流化床反應器、移動床反應器、涓流床反應器等。

④塔式反應器。用于實現氣液相或液液相反應過程的塔式設備，包括填充塔、板式塔、鼓泡塔等。

管式反應器

一種呈管狀、長徑比很大的連續操作反應器。這種反應器可以很長，如丙烯二聚的反應器管長以公里計。反應器的結構可以是單管，也可以是多管并聯；可以是空管，如管式裂解爐，也可以是在管內填充顆粒狀催化劑的填充管，以進行多相催化反應，如列管式固定床反應器。通常，反應物流處于湍流狀態時，空管的長徑比大于50；填充段長與粒徑之比大于100(氣體)或200（液體），物料的流動可近似地視為平推流。

1、水平管式反應器

由無縫鋼管與U形管連接而成。這種結構易于加工制造和檢修。高壓反應管道的連接采用標準槽對焊鋼法蘭，可承受1600-10000kPa壓力。如用透鏡面鋼法蘭，承受壓力可達10000-20000kPa。

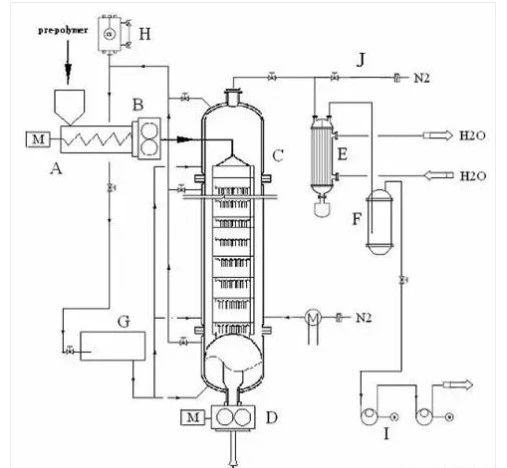

2、立管式反應器

立管式反應器被應用于液相氨化反應、液相加氫反應、液相氧化反應等工藝中。

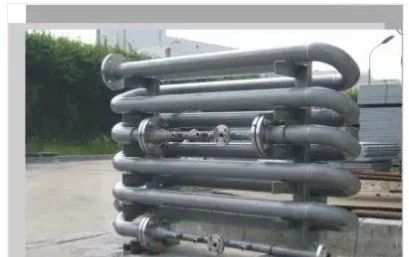

3、盤管式反應器

將管式反應器做成盤管的形式，設備緊湊，節省空間，但檢修和清刷管道比較困難。

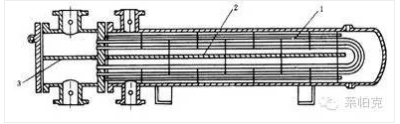

4、U形管式反應器

U形管式反應器的管內設有多孔擋板或攪拌裝置，以強化傳熱與傳質過程。U形管的直徑大，物料停留時間增長，可應用于反應速率較慢的反應。

5、多管并聯管式反應器

多管并聯結構的管式反應器一般用于氣固相反應，例如氣相氯化氫和乙炔在多管并聯裝有固相催化劑的反應器中反應制氯乙烯，氣相氮和氫混合物在多管并聯裝有固相鐵催化劑的反應器中合成氨。

性能特點：

1、由于反應物的分子在反應器內停留時間相等，所以在反應器內任何一點上的反應物濃度和化學反應速度都不隨時間而變化，只隨管長變化。

2、管式反應器具有容積小、比表面大、單位容積的傳熱面積大，特別適用于熱效應較大的反應。

3、由于反應物在管式反應器中反應速度快、流速快，所以它的生產能力高。

4、管式反應器適用于大型化和連續化的化工生產。

5、和釜式反應器相比較，其返混較小，在流速較低的情況下，其管內流體流型接近與理想流體。

6、管式反應器既適用于液相反應，又適用于氣相反應。用于加壓反應尤為合適。

此外，管式反應器可實現分段溫度控制。其主要缺點是，反應速率很低時所需管道過長，工業上不易實現。

釜式反應器

釜式反應器也稱槽式、鍋式反應器，它是各類反應器中結構較為簡單且應用較廣的一種。主要應用于液-液均相反應過程，在氣-液、液-液非均相反應過程中也有應用。在化工生產中，既適用于間歇操作過程，又可單釜或多釜串聯用于連續操作過程，但在間歇生產過程應用最多。

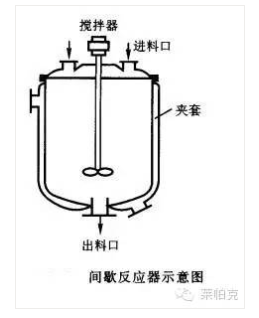

1、間歇釜

間歇釜式反應器，或稱間歇釜。操作靈活，易于適應不同操作條件和產品品種，適用于小批量、多品種、反應時間較長的產品生產。間歇釜的缺點是：需有裝料和卸料等輔助操作，產品質量也不易穩定。但有些反應過程，如一些發酵反應和聚合反應，實現連續生產尚有困難，至今還采用間歇釜。

2、連續釜

連續釜式反應器，或稱連續釜。

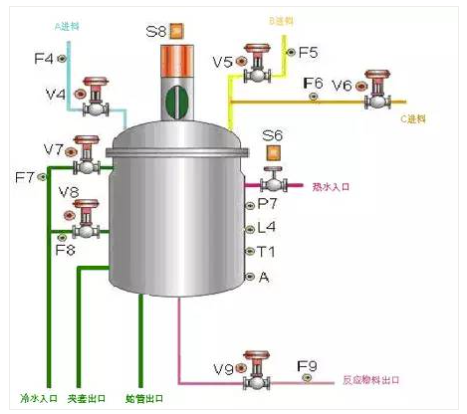

3、釜式攪拌反應器

釜式攪拌反應器有立式容器中心攪拌、偏心攪拌、傾斜攪拌，臥式容器攪拌等類型。其中以立式容器中心攪拌反應器是最典型的一種。

性能特點：

釜式反應器具有適用的溫度和壓力范圍寬、適應性強、操作彈性大、連續操作時溫度濃度容易控制、產品質量均一等特點。但用在較高轉化率工藝要求時，需要較大容積。通常在操作條件比較緩和的情況下操作，如常壓、溫度較低且低于物料沸點時，應用此類反應器最為普遍。

固定床反應器

又稱填充床反應器，裝填有固體催化劑或固體反應物用以實現多相反應過程的一種反應器。固體物通常呈顆粒狀，粒徑2～15mm左右，堆積成一定高度（或厚度）的床層。床層靜止不動，流體通過床層進行反應。它與流化床反應器及移動床反應器的區別在于固體顆粒處于靜止?fàn)顟B(tài)。固定床反應器主要用于實現氣固相催化反應，如氨合成塔、二氧化硫接觸氧化器、烴類蒸汽轉化爐等。用于氣固相或液固相非催化反應時，床層則填裝固體反應物。涓流床反應器也可歸屬于固定床反應器，氣、液相并流向下通過床層，呈氣液固相接觸。

固定床反應器有三種基本形式：

1、軸向絕熱式固定床反應器

流體沿軸向自上而下流經床層，床層同外界無熱交換。

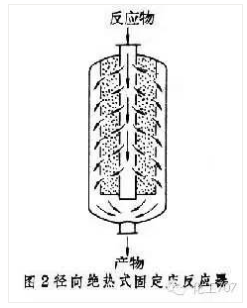

2、徑向絕熱式固定床反應器

流體沿徑向流過床層，可采用離心流動或向心流動，床層同外界無熱交換。徑向反應器與軸向反應器相比，流體流動的距離較短，流道截面積較大,流體的壓力降較小。但徑向反應器的結構較軸向反應器復雜。以上兩種形式都屬絕熱反應器,適用于反應熱效應不大,或反應系統能承受絕熱條件下由反應熱效應引起的溫度變化的場合。

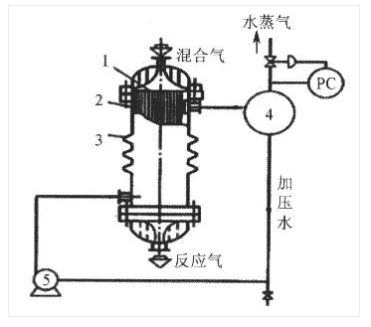

3、列管式固定床反應器

由多根反應管并聯構成。管內或管間置催化劑，載熱體流經管間或管內進行加熱或冷卻，管徑通常在25～50mm之間，管數可多達上萬根。列管式固定床反應器適用于反應熱效應較大的反應。此外，尚有由上述基本形式串聯組合而成的反應器，稱為多級固定床反應器。例如：當反應熱效應大或需分段控制溫度時，可將多個絕熱反應器串聯成多級絕熱式固定床反應器,反應器之間設換熱器或補充物料以調節溫度，以便在接近于最佳溫度條件下操作。

性能特點：

優點：

1、返混小，流體同催化劑可進行有效接觸，當反應伴有串聯副反應時可得較高選擇性。

2、催化劑機械損耗小。

缺點：

1、傳熱差，反應放熱量很大時，即使是列管式反應器也可能出現飛溫（反應溫度失去控制，急劇上升，超過允許范圍）。

2、操作過程中催化劑不能更換，催化劑需要頻繁再生的反應一般不宜使用，常代之以流化床反應器或移動床反應器。固定床反應器中的催化劑不限于顆粒狀，網狀催化劑早已應用于工業上。目前，蜂窩狀、纖維狀催化劑也已被廣泛使用。

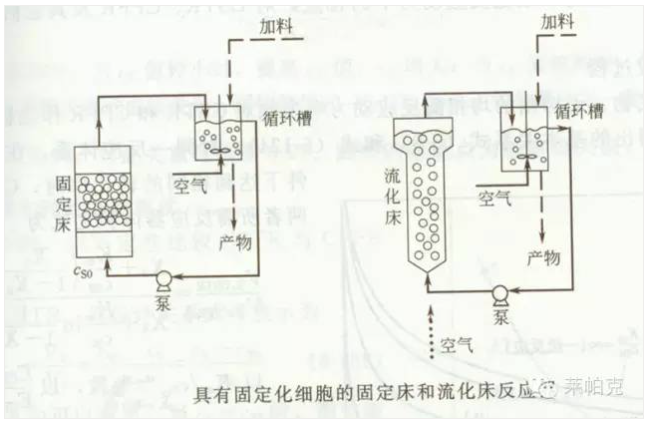

流化床反應器

流化床反應器是一種利用氣體或液體通過顆粒狀固體層而使固體顆粒處于懸浮運動狀態，并進行氣固相反應過程或液固相反應過程的反應器。在用于氣固系統時，又稱沸騰床反應器。流化床反應器在現代工業中的早期應用為20世紀20年代出現的粉煤氣化的溫克勒爐（見煤氣化爐）；但現代流化反應技術的開拓，是以40年代石油催化裂化為代表的。目前，流化床反應器已在化工、石油、冶金、核工業等部門得到廣泛應用。
